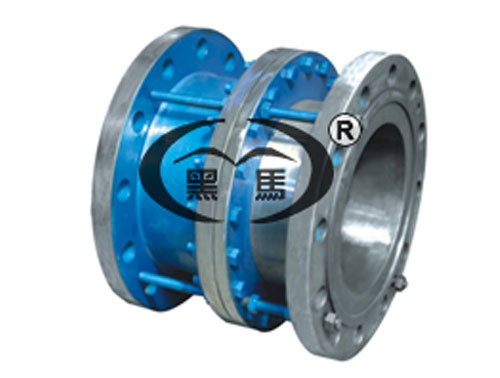

HMSSJ型伸缩节
- 作者:超级管理员
- 发布时间:2022-09-30 11:21:16
- 点击:2227
一、适用范围
我公司生产的HMSSJ伸缩节适用于石油、化工、水利、食品、医药、轻纺、造纸、冶金、电站工程、热力管道、城市集中供热、通风以及一切腐蚀性非腐蚀性气体、液体、液力、气力输送、半流体以及粉末管道、容器的各类管道和设备上。该产品具有伸缩灵活,无泄露,安装方便,安全可靠,寿命长等特点。我公司产品从DN100-3000mm, PN0.6-6.4MPa.规格和压力等级齐全。
特别是我公司生产的大口径(DN500-2500mm),中、高压(PN4-6.4MPa)伸缩节产品,我们选用强度高,韧性好,抗冲击的优质材料制造,可有效抵抗水锤的冲击。在制造工艺上我公司选用新技术---中乌合资的豪克能加工工艺,用该工艺对套管内外的滑动部分进行加工,使其表面的粗糙度提高III级(粗糙度Ra值可达0.2-0.4),表面硬度可提高20%,*后对内套管表面进行镀硬铬处理,使其表面滑动部分**生锈,滑动伸缩时光滑自如,不会对密封副造成擦伤。
本厂设计精细、技术力量雄厚,除向你提供各类管道或设备处的伸缩节外,还可以根据你的要求为你设计、制造各种规格的伸缩节及具有特殊要求的伸缩节。若有需要,请随时和我们联系。谢谢!
二、技术性能参数表Technical Performances and Parameters
三 、结构和基本尺寸(详见以下)Structural and basic size (details listed as follows)
HMSSJ型伸缩节连接尺寸 Connection Dimensions of HMSSJ Type Expansion Joint
公称通径 | D1 | D2 | D3 | B | n-d | 伸缩量 | *短 | 中间 | *长 | |
PN 0.6MPa | ||||||||||
100 | 210 | 170 | 144 | 18 | 4-φ18 | 100 | 245 | 295 | 345 | |
125 | 240 | 200 | 174 | 18 | 8-φ18 | 100 | 245 | 295 | 345 | |
150 | 265 | 225 | 199 | 20 | 8-φ18 | 100 | 250 | 300 | 350 | |
200 | 320 | 280 | 254 | 22 | 8-φ18 | 100 | 260 | 310 | 360 | |
250 | 375 | 335 | 309 | 24 | 12-φ18 | 100 | 265 | 315 | 365 | |
300 | 440 | 395 | 363 | 24 | 12-φ22 | 100 | 285 | 325 | 385 | |
350 | 490 | 445 | 413 | 24 | 12-φ22 | 100 | 285 | 325 | 385 | |
400 | 540 | 495 | 463 | 24 | 16-φ22 | 100 | 290 | 340 | 390 | |
450 | 595 | 550 | 518 | 24 | 16-φ22 | 100 | 290 | 340 | 390 | |
500 | 645 | 600 | 568 | 26 | 20-φ22 | 100 | 300 | 350 | 400 | |
600 | 755 | 705 | 667 | 26 | 20-φ26 | 100 | 300 | 350 | 400 | |
700 | 860 | 810 | 772 | 26 | 24-φ26 | 100 | 320 | 370 | 420 | |
800 | 975 | 920 | 878 | 26 | 24-φ30 | 100 | 320 | 370 | 420 | |
900 | 1075 | 1020 | 978 | 26 | 24-φ30 | 100 | 330 | 380 | 430 | |
1000 | 1175 | 1120 | 1078 | 26 | 28-φ30 | 100 | 340 | 390 | 440 |
