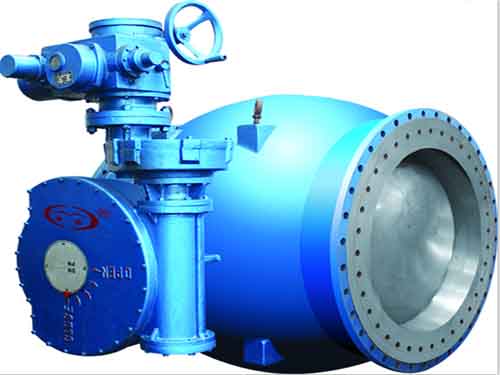

输水管线专用阀

产品类型:水轮机进水球阀

关注热度:1896

发布时间: 2022-09-30 11:29:55

输水管线专用阀适用于水利输水管道、泵站进出口管道以及水电站进水管道,用作水流的截断和开启。结构和性能特点1、液压移动密封阀门设有移动密封环(阀座),在液压系统的控制下可沿管道轴线方向往复移动。

在线咨询

  输水管线专用阀适用于水利输水管道、泵站进出口管道以及水电站进水管道,用作水流的截断和开启。

  结构和性能特点

  1、液压移动密封

  阀门设有移动密封环(阀座),在液压系统的控制下可沿管道轴线方向往复移动。当阀门

  处在关闭位置时,密封环在液压油的作用下投入,向前紧压在活门(阀芯)封水环上,实现关

  断并密封。阀门开启时,在液压系统的控制下密封环先向后移动退出,与活门脱离,活门旋转90。开启。在活门旋转过程中,密封副之间无摩擦,密封副寿命也大大提高,同时也减小了操作扭矩。

  2、压力损失接近于零

  阀门具有全通径流道,流阻系数极小,压力损失接近于零。

  3、完善的液压操作系统

  完善的蓄能式液压操作系统,在PLC电器系统控制下,完成阀门的密封环投入一退出、

  活门旋转启闭和旁通阀启闭等动作。故障失电时,能够依靠蓄能器储存的压力,及时关闭阀门,避免事故的发生。

  4、可靠的PLC控制系统,就地—远程转换,实现无人值守少人值班

  以PLC为核心的电气控制系统,可按编定程序自动完成开阀、关阀等顺序动作,具有就地操作一远程监控转换,实现泵站、电站等系统的自动化运行,做到无人值守、少人值班。

  5、旁通管路平压

  该阀门设有旁通管路,在主阀开启前,液控旁通阀自动开启平压,达到设定压差值,主阀才开始开启动作。这样,开启主阀的操作载荷大大减小。

  6、套筒式伸缩节,消除设备的轴向应力

  在主阀下游设置有套筒式伸缩节,当阀门关闭时,阀门在介质压力作用下,可沿管道轴线方向做少量移动,以消除管道轴向应力,保护阀门以及后端设备不会遭到破坏。

  7、排气补气阀

  在阀门的下游接管上,设置有浮球式自动排气补气阀,以避免管道存留空气或者产生真空,

  对管道造成损坏。该阀门设有旁通管路,在主阀开启前,液控旁通阀自动开启平压,达到设定压差值,主阀才开始开启动作。这样,开启主阀的操作载荷大大减小。

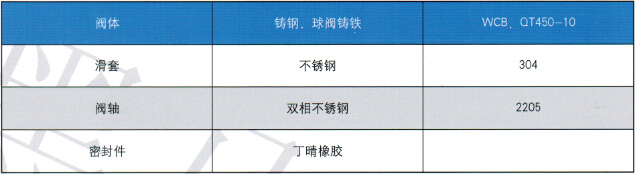

      主要零件材料

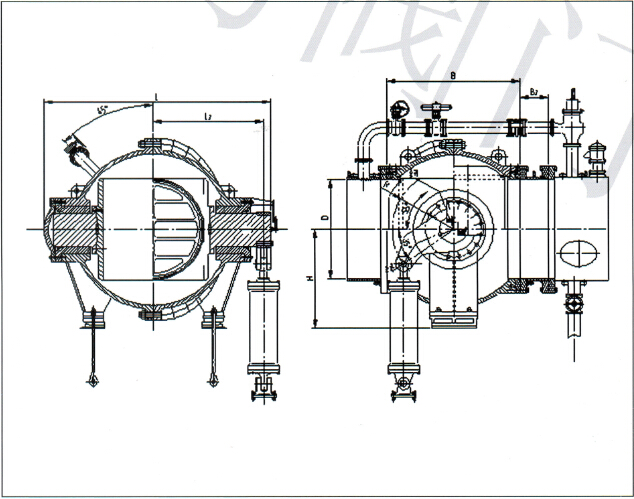

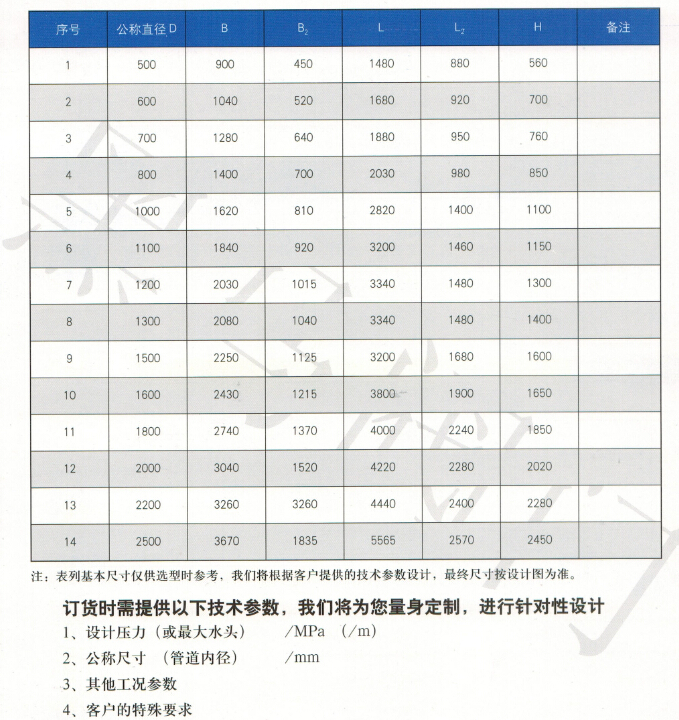

     输水管线专用阀基本尺寸
